  • 多爪直筒式提取罐

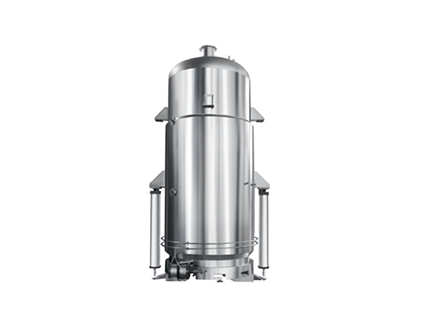

多爪直筒式提取罐

关键词:
所属分类:提取设备
产品概述:我厂生产的直简式多能提取罐,集国内提取设备之精华,经科学研制设计开发的新产品,采用上大下小。上大:沸腾缓冲空间大,不易跑料。下小:药液受热传递快,加热时间短、提取效果好、自动清洗、自控操作等特点。 罐体装有底部加热层和中心加热鼓:使用此加热结…
在线订购
产品详情 图片集锦
■概述
       我厂生产的直简式多能提取罐,集国内提取设备之精华,经科学研制设计开发的新产品,采用上大下小。上大:沸腾缓冲空间大,不易跑
料。下小:药液受热传递快,加热时间短、提取效果好、自动清洗、自控操作等特点。

       罐体装有底部加热层和中心加热鼓:使用此加热结构可进行小生产试验及正常生产沸腾后的维沸。中心加热鼓在药液中心加热,有效地利用了能源,提高加热速度,又起到支桥作用,

便于出液,不易堵网。它可以随出渣门的开启挂带料渣,使出渣更加顺利。

       适用于芳香油提取及有机溶媒回收,多用于中药的水煎、酒精浸出、热回流浸出、强制循环浸出等多种生产工艺操作。


结构特征

       多功能提取罐有投料口、罐体、出渣门等组成。出渣门上的滤网可根据工艺不同,更换20-80目的滤网。罐体为直简型和蘑菇型。


规格
       0.5m’、1m'. 2m'、 3m'. 4m'、6m
       加热蒸汽压力: 0.3MPa
       气缸空气压力: 0.8MPa

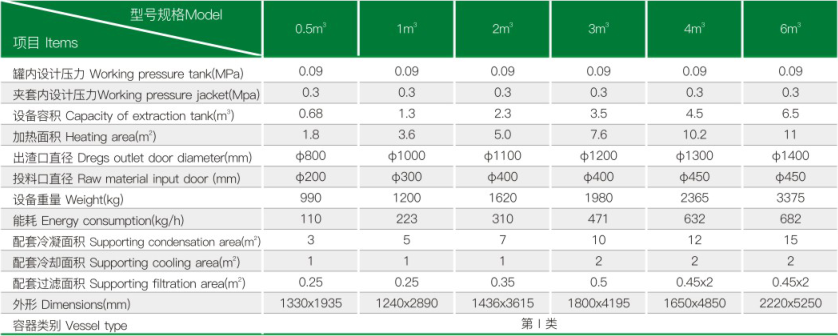

■技术参数


多能提取罐出渣出液装置


1、快开保险式出渣门

       可自动开闭罐盖,采用了三气缸控制,同时增设有保险装置,防止意外操作,安全系数较高。适合中小型出渣口使用。


2、旋转式出渣门
       全自动开闭罐盖;可以实现高温高压提取,转环式可达到3Bar以上,给提取工艺提供了更多的选择,也可以适应一些特殊的工艺要求,安全可靠,具有充分的安全保障功能、提取罐无泄漏。



3、大口径出渣门
       可全自动开闭罐盖;可以实现高温高压提取, 给提取工艺提供了更多的选择,此出渣门适合大口径倒锥型提取罐的出渣方式,安全系数高。


4、提取罐出液的另一种选择


(1)提取罐底部的过滤板采用两层,一层为厚度5- 6mm的不锈钢支撑板,上有直径为 10mm的圆孔,在支撑层的上面,是一层厚度为0.6mm薄不锈钢板,上面密布0.5x10mm的长孔, 相对来讲,长孔更不易堵塞。
(2)可以根据客户的物料需求,在提取罐内胆上装过滤筒,可选用立纹式过滤网。过滤筒的过滤面积比底部面积增加了好几倍,解决了提取罐底部易堵出液难的问题。
